    WXD3-13/3型(三聯)多圈線繞電位器

    本產品適用于電訊、電工、電子儀器及設備中,作精密調節直流或低頻電壓、電流之用。

    一、 使用環境條件:
    環境溫度:—55~+100℃;
    相對溫度:在溫度為+40℃時,達98%;
    大氣壓力:107~4.4Kpa;
    振動:振頻為10~500HZ,加速度49m/s2
    碰撞:頻率為40~80次/分,加速度147m/s2
    離心:加速度147m/s2。

    二、 型式、主要參數和尺寸
    1. 電位器的品種及外形尺寸見圖1、表1。

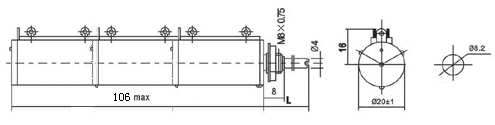

    外形尺寸及安裝尺寸  如圖


    表1
    型號 軸端形式 軸長 機械角度 電氣角度 圈數
    WXD3-13 ZS-3 16·20 3600±20 3600±10 10
    2. 電位器標稱功率為2W,最高工作電壓為160V(直流或交流有效值)。
    3. 電位器的標稱總阻范圍為100Ω~47KΩ,其阻值系列按表2(即E12系列)?傋枵`差為±5%和±10%。
    表2
    1.0 1.2 1.5 1.8 2.2 2.7
    3.3 3.9 4.7 5.6 6.8 8.2
    4. 電位器的線性精度分為±0.2%、±3%、±5%和±1%。
    5. 電位器的型號、品種代號及在合同中的填寫示例:WXD3—13—2—10KΩ±5%—16—ZS—3—4—GB/T15880-95 示例中為型號與品種代號、額定功率、標稱阻值與誤差、軸長、軸端型式、耐磨等級、本標準代號。

    三、 主要技術特征
    1. 抗電強度:承受750V(50HZ交流有效值)1分鐘,無擊穿、飛狐現象;
    2. 絕緣電阻:潮前≥200MΩ,潮后≥20MΩ;
    3. 旋轉力矩:50~500gf.cm,力矩比為1:3;
    4. 耐磨等級:3級10000周,4級5000周;
    5. 恒定潮熱:40±2℃,相對濕度93±3%,經96小時后ΔR/R不超過±1%;
    6. 電負荷:經48小時額定功率負荷后ΔR/R不超過1%。
