本產品適用于電訊、電工、電子儀器及設備中,作精密調節直流或低頻電壓、電流之用。它帶有指示度盤,使用方便。
一、 使用環境條件: 環境溫度:—40~+70℃; 相對溫度:在溫度為+40℃時,達98%; 大氣壓力:750~33mmHg; 振動:振頻為10~500HZ,加速度達5g; 碰撞:頻率為40~80次/分,加速度達15g; 離心:加速度達15g。

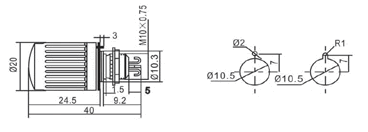

二、 型式、主要參數和尺寸 1. 電位器的品種及外形尺寸見圖1、表1。 外形尺寸及安裝尺寸 如圖
 表1
型號 |
安裝形式 |
機械角度 |
電氣角度 |
圈數 |
WXD2-53 |
旋鈕式固定 |
|
|
10 | 2. 電位器標稱功率為1.6W,最高工作電壓為160V(直流或交流有效值)。 3. 電位器的標稱總阻范圍為100Ω~47KΩ,其阻值系列按表2(即E12系列)?傋枵`差為±2%、±5%和±10%。 表2
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
2.7 |
3.3 |
3.9 |
4.7 |
5.6 |
6.8 |
8.2 | 4. 電位器的零基線性精度為±0.2%、±0.3%、±0.5%和±1%。 5. 電位器的型號、品種代號及在合同中的填寫示例:WXD2—53—1.6—10KΩ±5%—C ±0.3%—4—SJ1734—81 示例中為型號和品種代號、額定功率、標稱阻值與誤差、線性精度、耐磨等級、本標準代號。
三、 主要技術特征 1. 零位電阻:零位電阻不超過其線性精度的規定范圍; 2. 絕緣電阻:潮前≥200MΩ,潮后≥20MΩ; 3. 旋轉力矩:50~500gf.cm,力矩比為1:3; 4. 耐磨等級:3級10000周,4級5000周; 5. 恒定潮熱:40±2℃,相對濕度93±3%,經96小時后ΔR/R不超過±1%; 6. 電負荷:經48小時額定功率負荷后ΔR/R不超過1%。 |
